Case Study
KASTO mit Firewall Cluster sicher vernetzt
Der Hersteller von Metallsägen und Lagersystemen setzt bei IT-Sicherheit auf zweistufige Firewall und verschlüsselten Datenaustausch via Internet.

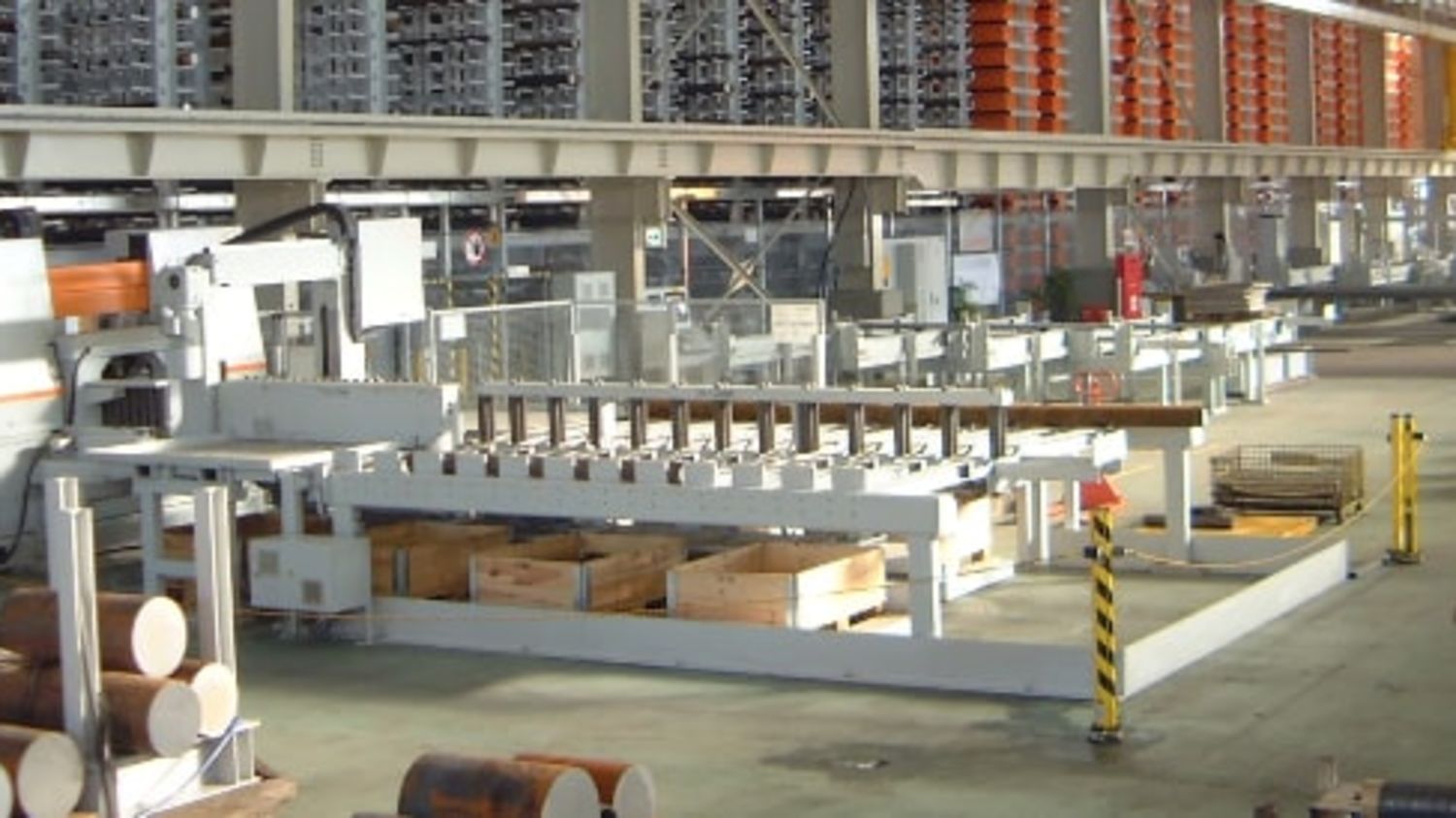

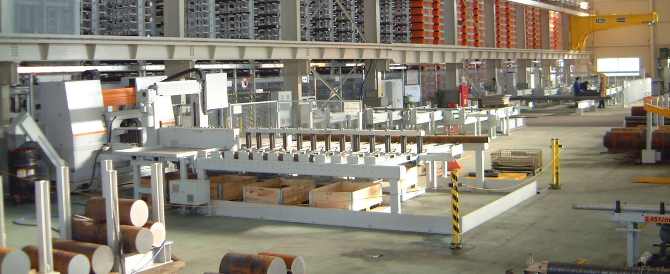

Wenn irgendwo Metall gesägt wird, ist sehr wahrscheinlich eine Maschine von KASTO am Werk. Die Maschinenbaufirma aus dem badischen Achern ist Weltmarktführer bei den Bügel-, Band- und Kreissägen, von den Werkstattmaschinen für Handwerker bis hin zu den Hochleistungsautomaten für die industrielle Massenproduktion. Diese computergesteuerten Maschinen zerlegen Stahlrohre oder auch Autoblech mit schnellen, präzisen Schnitten – auf den Zehntelmillimeter genau. Außerdem entwickelt und realisiert KASTO eine breite Palette an halb- und vollautomatischen Langgut- und Blechlagersystemen. Die Position als globaler Marktführer – in Technologie und Stückzahlen – bei Metallsägemaschinen und automatischen Lagersystemen basiert auf über 120 Patenten und wird durch über 120.000 in alle Welt gelieferte Sägemaschinen sowie über 1.200 installierte Automatik-Lager eindrucksvoll dokumentiert.
Für die Produktion, den Vertrieb und weltweiten Wartungs-Service müssen sensible Daten zwischen den Firmenstandorten sowie mit Kunden in der ganzen Welt ausgetauscht werden – gegen unbefugte Zugriffe und Ausfälle zuverlässig abgesichert. Hier setzten die Maschinenbauer auf die High Resistance Firewall genugate – ein zweistufiges und hochverfügbares Firewall-System – sowie VPN-Appliances für den verschlüsselten Datenaustausch.
KASTO produziert die leistungsstarken Sägemaschinen und Lagersysteme am Stammsitz in Achern und einem zweiten Werk im thüringischen Schalkau. Für den internationalen Vertrieb und Kundenservice vor Ort unterhält die Firma weitere Niederlassungen im Ausland, darunter größere Tochtergesellschaften im englischen Southampton und Obernai im Elsass. Der reibungslose Geschäftsbetrieb erfordert, dass die rund 600 Mitarbeiter an den verschiedenen Standorten ständig untereinander, mit Kunden und Interessenten kommunizieren und Daten via Internet austauschen können.
Großen Kommunikationsbedarf hat zudem das Service Center: Auf Wunsch der Kunden werden die weltweit installierten Anlagen per Fernzugriff von KASTO überwacht. Dazu greifen Service-Spezialisten von der badischen Firmenzentrale via Internet auf die Steuerungssysteme der Maschinen zu und kontrollieren die Betriebsdaten. So werden Unregelmäßigkeiten frühzeitig erkannt und behoben, bevor sie zu Betriebsstörungen oder sogar kostspieligen Ausfallzeiten führen. Dieser Service ist für das kontinuierliche Monitoring auf eine zuverlässige Internet-Anbindung unbedingt angewiesen.
Unverschlüsselte Daten sind digitale Postkarte
Die erwünschten Kommunikationsverbindungen via Internet müssen sichergestellt werden, gleichzeitig sind die übertragenen Daten und das Firmennetz von KASTO aber gegen unerwünschte Zugriffe zu schützen. Denn Kunden-, Betriebs- oder auch Konstruktionsdaten dürfen nicht in die Hände unbefugter Dritter, bswp. der Konkurrenz, gelangen. Werden Daten jedoch ohne Verschlüsselung übertragen, sind sie auf ihrem Weg durch das weltweite Web vor neugierigen Blicken so sicher wie eine Postkarte in der gelben Briefpost.
Auch an der Schnittstelle zwischen öffentlichem Internet und dem lokalen Firmennetz (LAN) muss sorgfältig kontrolliert werden: Verbindungen für E-Mail-Kommunikation, WWW-Daten sowie zum Informationsaustausch mit Niederlassungen und Kunden sollen stets zugelassen werden, unbefugte Zugriffe und Angriffe vom Internet in das LAN sind dagegen zuverlässig abzublocken. Bei der Absicherung von Netzwerken und Daten wird KASTO seit 20 Jahren von dem IT-Spezialisten BWG Informationssysteme aus Ettlingen unterstützt. Die Spezialisten lösten diese Aufgabe mit Firewalls des Typs genugate sowie VPN-Appliances zur Datenverschlüsselung vom Typ genubox.

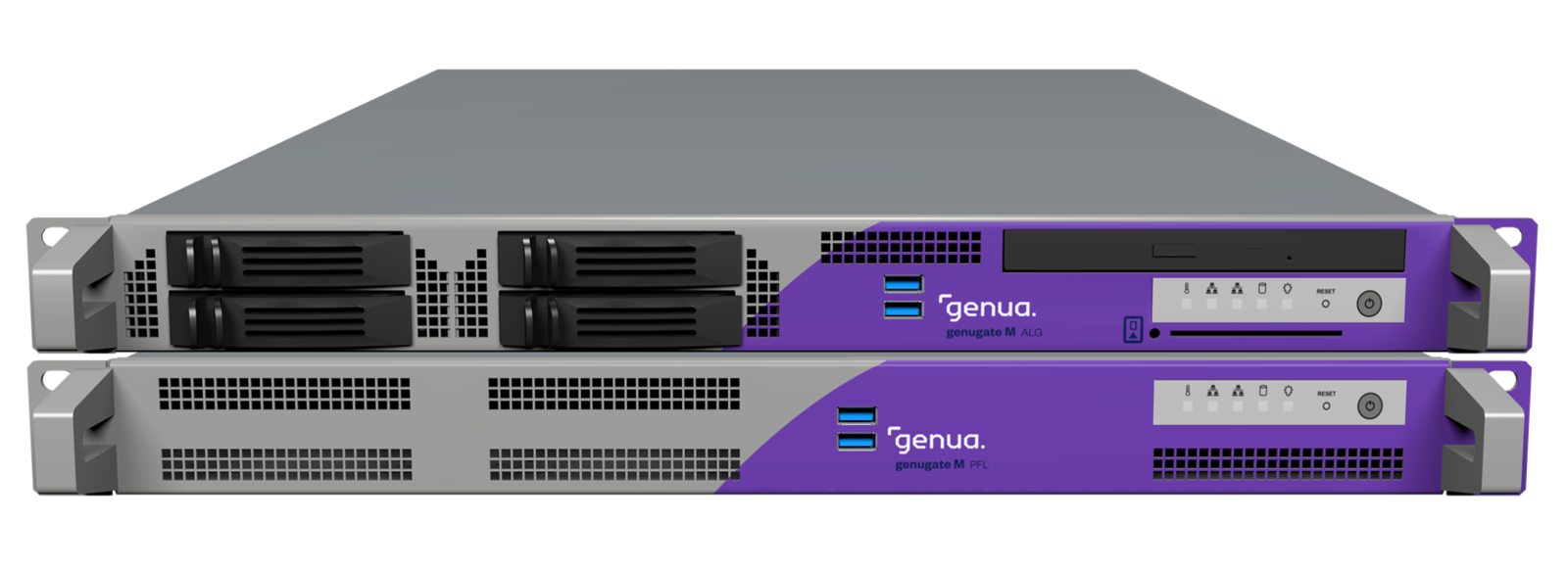

„Die Firewall genugate bietet aufgrund der Zweistufigkeit eine starke Sicherheitsleistung, die von unabhängigen Experten auf einzigartig hohem Level zertifiziert ist. Dies ist ein entscheidendes Merkmal, denn beim Schutz sensibler Daten und Firmennetze sollte kein Risiko eingegangen werden“, erläutert Thomas Zeller, Leiter Security Services bei BWG, die Auswahl der Firewall. Bei genugate des deutschen Herstellers genua sind zwei unterschiedliche Firewalls zu einer Lösung kombiniert: ein Application Level Gateway und ein Paketfilter. Beide Systeme laufen auf separater Hardware, sind jedoch in Reihe geschaltet. Daten auf dem Weg vom Internet in das LAN müssen also zwei unterschiedliche Firewalls passieren.
Alles verboten – außer was ausdrücklich erlaubt ist
Das zweistufige Firewall-System folgt bei der Datenkontrolle einer strikten Regel: Jeglicher Datenaustausch ist verboten – außer den ausdrücklich zugelassenen Verbindungen. Daten aus dem Internet erreichen zuerst das Application Level Gateway. Dies ist das aufwendigere der beiden Firewall-Systeme und überprüft den Inhalt des Datenstroms. Dazu stoppt es die eintreffenden IP-Pakete und setzt sie zu Datensätzen zusammen. Denn nur anhand kompletter Datensätze kann der Inhalt überprüft werden. Jetzt analysieren spezielle Prüfprogramme sowie zusätzlich ein integrierter Viren-Scanner den Inhalt der empfangenen Daten. Unerwünschter und auch gefährlicher Code wie aktive Inhalte und Viren werden so zuverlässig identifiziert und abgeblockt. Auch Datenpakete, die Angreifer mit gefälschten IP-Adressen versehen haben, um als erwünschter Kommunikationspartner zu erscheinen, werden bei der Prüfung erkannt und zurückgewiesen.
Danach gelangen die Daten zum zweiten Firewall-System, einem Paketfilter unmittelbar vor dem LAN. Er lässt generell nur Datenpakete ins LAN passieren, die zuvor von dort angefordert wurden, bspw. WWW-Daten beim Surfen im Internet. Dazu werden die formalen Kennzeichen im Header der Pakete überprüft: Sind die Absenderadresse, der verwendete Protokolltyp sowie die angesteuerte Port-Nummer zugelassen? Erst wenn die Daten auch diese Prüfung bestanden haben, dürfen sie zum Empfänger im LAN passieren. Die zweistufige Prüfung und die Inhaltskontrollle durch das Application Level Gateway unterscheiden genugate von vielen anderen Firewalls, die ausschließlich als Paketfilter arbeiten.
Die Zweistufigkeit ermöglicht zudem den einfachen Aufbau einer sogenannten Demilitarisierten Zone (DMZ) zwischen den beiden Firewalls. In diesem separaten Bereich stehen WWW- und E-Mail-Server – also die Systeme, auf die sowohl vom Internet als auch vom LAN aus zugegriffen werden kann. Das LAN ist von den Servern in der DMZ aber immer noch durch die zweite Firewall getrennt und somit vor direkten Zugriffen aus dem Internet abgeschirmt. „Eine DMZ ist ein wichtiger Baustein, um die IT-Sicherheit in Firmennetzen deutlich zu steigern“, so Thomas Zeller von BWG.
Penetration-Test kommt nicht durch
KASTO hat von der Wirtschaftsprüfungsgesellschaft Ernst & Young eine externe IT-Sicherheitsuntersuchung durchführen lassen. Dabei haben die Spezialisten einen Penetration-Test gegen die Firewall gefahren. Das Ergebnis: Kein Durchkommen. „Die beiden Firewalls ergeben im Zusammenspiel einen zuverlässigen Schutzriegel. Wir hatten an dieser Stelle noch nie irgendwelche Sicherheitsprobleme“, resümiert Robert Ganter, IT-Leiter bei KASTO. Die Firewall-Lösung hat die Maschinenbaufirma später mit einer weiteren genugate zu einem Cluster erweitert. Beide Firewalls teilen sich seitdem die Arbeit und beobachten dabei stets den Partner, um bei einem Ausfall sofort dessen Aufgaben zu übernehmen und so die hochverfügbare Verbindung zum Internet sicherzustellen.
Die unabhängigen Experten vom Bundesamt für Sicherheit in der Informationstechnik (BSI) haben genugate nach dem internationalen Standard Common Criteria (CC) geprüft. Dabei wird das System ausführlich getestet und die korrekte Umsetzung aller Sicherheitsmechanismen bis hinunter zum Quellcode nachgeprüft, der vom Hersteller vorgelegt werden muss. Das Ergebnis: Sicherheitszertifikat in der Stufe EAL 4+ mit dem Zusatz „Highly Resistant“. EAL 4+ ist der höchste Level, der auf ein komplexes System wie eine Firewall vollständig anwendbar ist. Da genugate aber beim wichtigen Merkmal Selbschutz noch höhere Anforderungen erfüllt – selbst sorgfältig vorbereiteten und unter günstigen Bedingungen geschickt ausgeführten Angriffen wird stärkster Widerstand entgegengesetzt –, hat das BSI den Zusatz „Highly Resistant“ vergeben. genugate ist die einzige Highly Resistant Firewall der Welt.
Verschlüsselter Datentransfer via Internet
Wenn die Daten jetzt das sichere LAN der Firmenzentrale verlassen, Richtung weiterer Niederlassungen oder zu betreuender Maschinen bei Kunden, müssen sie ebenfalls vor unbefugten Zugriffen geschützt werden. Hier nutzt KASTO ein Virtual Private Network (VPN). Mit der VPN-Technologie werden über das öffentliche Internet verschlüsselte Verbindungen aufgebaut, über die Daten sicher abgeschirmt übertragen werden können. Dazu müssen an den jeweiligen Endpunkten VPN-Gateways installiert sein.

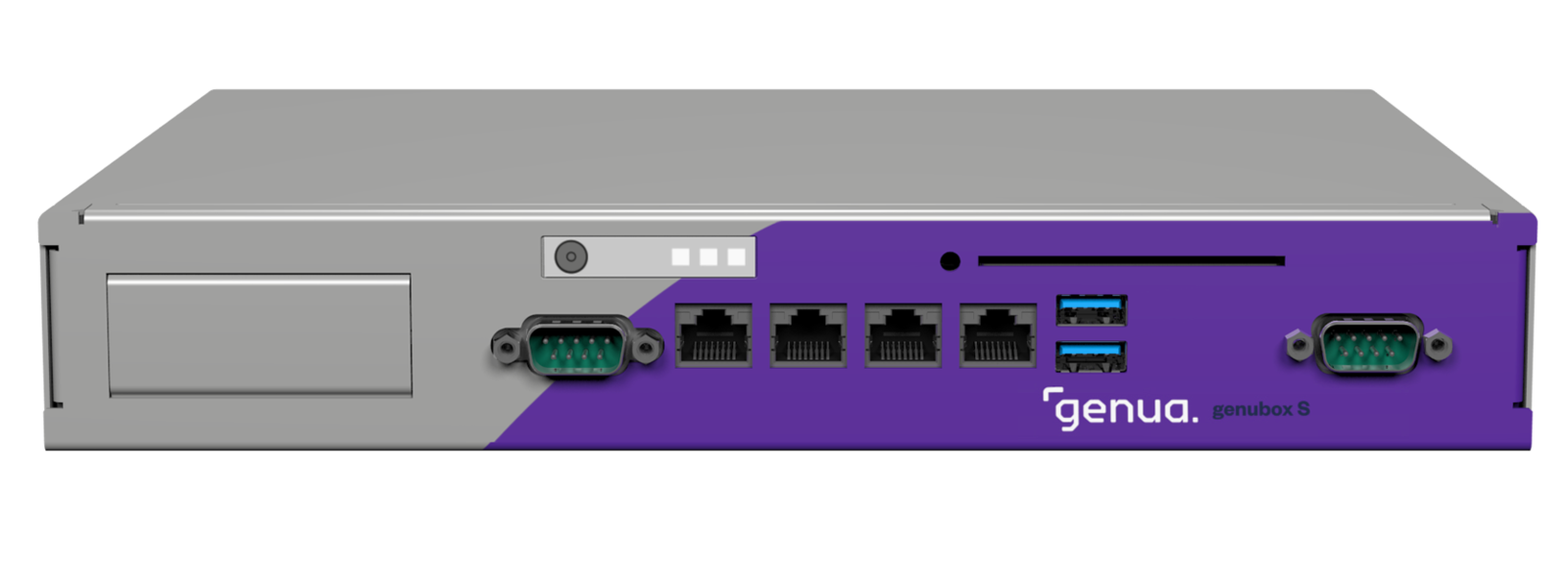

In der Firmenzentrale sowie den Niederlassungen in Thüringen, Großbritannien und Frankreich sind VPN-Appliances des Typs genubox installiert, um die sicheren Verbindungen aufzubauen. Kleinere Niederlassungen sowie die Steuerungssysteme der Maschinen bei den Kunden sind mit Software-basierten Client-Lösungen an die verschlüsselte Kommunikation angebunden. Dieses VPN basiert auf Schlüsseln mit 128 Bit und ist mit heutigen Methoden und Kapazitäten nicht zu knacken. So wird zwischen den Firmenstandorten sowie für den Kunden-Service zu den weltweit betreuten Maschinananlagen ein zuverlässig geschütztes Datennetz geknüpft.
Betreut werden der Firewall Cluster und die VPN-Appliances vom Kundenservice des Herstellers. Die Spezialisten von genua überwachen – ebenfalls via VPN-Verbindung – die Systeme und übernehmen die komplette Administration von der Konfiguration bis hin zum regelmäßigen Einspielen neuer Updates. Robert Ganter von KASTO: „Der Kunden-Service ist sehr schnell und kompetent. Wir können uns darauf verlassen, dass unsere wichtigen IT-Systeme stets reibungslos funktionieren.“ Davon profitieren wiederum die Kunden von KASTO, die irgendwo Metall sägen. Denn sie können sich darauf verlassen, dass der Fernwartungs-Service des badischen Maschinenbauers ihnen jederzeit via Internet zur Seite steht.
